Vaisala PTB110大气压力传感器,既可以用来在室温环境下精确测量大气压力,也可以用在温度变化范围较大的野外环境。 PTB110使用Vaisala公司的BAROCAP传感器,这是一款Vaisala为大压力测量而开发的硅电容绝对压力传感器。该传感器在单一硅晶体上结合了出色的弹性特点和机械稳定性,并具有验证过的电容可检测性。
Vaisala PTB110大气压力传感器,既可以用来在室温环境下精确测量大气压力,也可以用在温度变化范围较大的野外环境。
PTB110使用Vaisala公司的BAROCAP传感器,这是一款Vaisala为大压力测量而开发的硅电容绝对压力传感器。该传感器在单一硅晶体上结合了出色的弹性特点和机械稳定性,并具有验证过的电容可检测性。
PTB110具有广泛的适用范围,如环境压力监测,浮标,激光干涉仪,以及农业和水利应用。紧凑的设计,使得PTB110是数据采集器应用场景下的理想传感器,并具有低功耗的特点。当供电有限时,外部开或关的控制功能非常实用。卓越的长期稳定性,使得该传感器在许多应用中只需要最小的维护量,或者不需要维护。

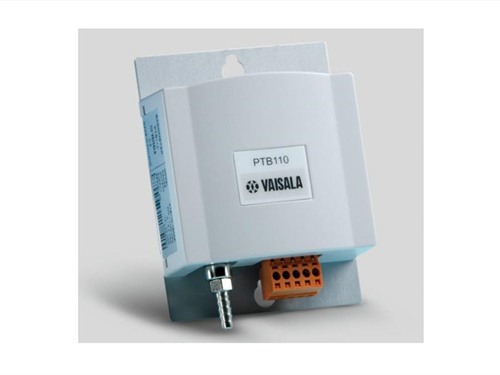

图 1 PTB110大气压力传感器
产品特点
Ø Vaisala BAROCAP传感器
Ø 多个气压计量程
Ø 准确度±0.3hPa@+20℃
Ø 长期稳定性
Ø 可外部控制的开/关接口
Ø 输出电压0~2.5VDC/0~5VDC
Ø 电流消耗小于4mA
Ø 可安装在35mm宽的DIN导轨
Ø 可追溯的校准
技术参数
Ø 压力范围:500~1100hPa(1hPa=1mBar)
600~1100hPa
800~1100hPa
800~1060hPa
600~1060hPa
Ø 分辨率:±0.1hPa
Ø 负载电阻:10000欧母以上
Ø 负载电容:47nF以下
Ø 稳定时间(上电后达到完全精度):1s
Ø 响应时间(压力变化后达到完全精度):500ms
Ø 线性度:±0.25hPa
Ø 滞后性:±0.03hPa
Ø 重复性:±0.03hPa
Ø 压力校准不确定性:±0.15hPa
Ø 电压校准不确定性:±0.7mV
Ø 频率校准不确定性:±0.3Hz
Ø 长期稳定性:±0.1hPa每年
Ø 20℃精度性:±0.3hPa
Ø 总精度:±0.3hPa@+15~+20℃
±0.6hPa@0~40℃
±1.0hPa@-20~45℃
±1.5hPa@-40~60℃
Ø 长期稳定性:±0.1hPa每年
Ø 供电电压:10~30Vdc
Ø 供电控制:TTL电平触发
Ø 平均功耗:0.1W@12VDC
Ø 输出电压:0~2.5Vdc
0~5Vdc
Ø 输出频率:500~1100Hz
Ø 极限压力:0~2000hPa abs
Ø 防护等级:IP32
Ø 工作和存储温度范围:-40~+60℃

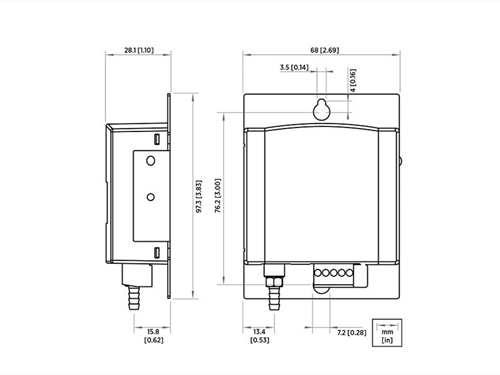

Ø 尺寸:9.73×68.4×28.1mm
Ø 重量:90g
