092大气压力传感器是一款测量绝对大气压力的传感器,利用嵌入式技术输出与大气压力成线性和比例的电压值。
092大气压力传感器是一款测量绝对大气压力的传感器,利用嵌入式技术输出与大气压力成线性和比例的电压值。
092大气压力传感器具有坚固耐用、低维护的构造,能够承受恶劣的气候条件,不间断的获取可靠的大气压数据。其标准量程为600到1100hPa,这使得它适用于海平面至海拔3048米(10000英尺)。其他量程可以通过电路板上的DIP开关来进行配置。但数字输出范围始终为600到1100hPa。
产品特点
Ø 体积小巧
Ø 防风雨的外壳
Ø 数字和模拟输出
Ø 固定不变的出厂校准,无需其它服务
Ø 用户可配置其它输出

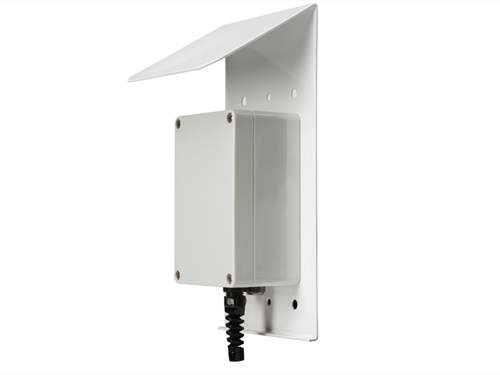

图 1 092大气压力传感器
性能参数:
Ø 测量范围:600~1100hPa
Ø 测量海拔:0~3048m(海拔高度)
Ø 分辨率:0.1hPa
Ø 准确度:±0.35hPa@20℃;±1.0hPa满量程;或±0.5hPa超过200hPa
Ø 长期稳定性:±1.0hPa/年
Ø 工作温度:-40℃~55℃
Ø 温度补偿范围:-40℃~55℃
Ø 湿度范围:0~100%RH
电气参数:
Ø 模拟量输出:0-1、0-2、0-2.5或0-5VDC
Ø 数字输出:RS-232、RS-485和SDI-12
Ø 数字协议:ASCII终端协议、RTURS232和RS485
Ø 波特率:1200、2400、4800、9600和19200
Ø 供电电压:6~16VDC
Ø 供电电流:10mA@12VDC典型值
物理参数:
Ø 尺寸:120*80*55mm
Ø 重量:250g
线缆:
Ø P/N 1169:组装线缆,可指定线缆长度
Ø 安装:U型卡,可用于不同直径的管子

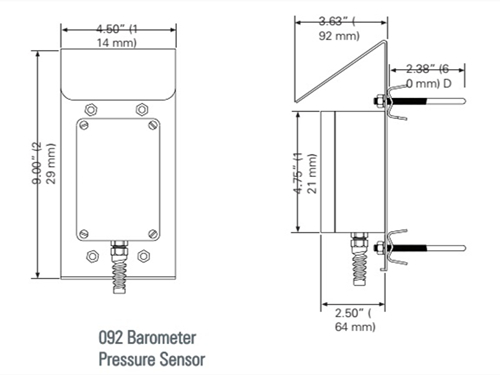

图 2 092外型尺寸图
