产品概述

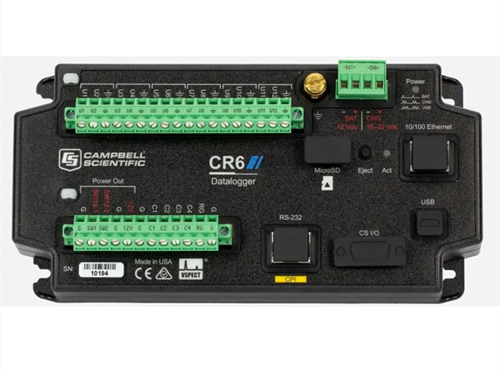

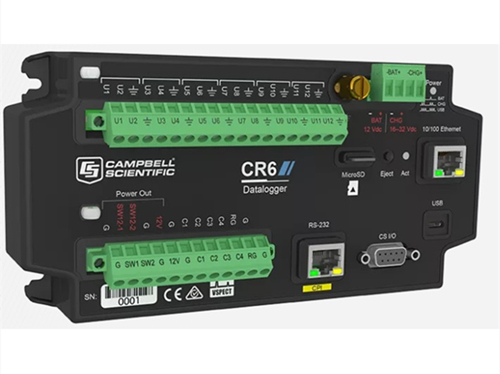

CR6数据采集器是是CR系列数据采集器中功能非常强大的一款采集器。CR6具备快速通信,低功耗要求,内置USB,体积小,高模拟输入精度和分辨率的特点。它使用通用(U)终端,可以连接几乎任何类型的传感器,比如模拟,数字,或智能传感器等。这种多用途数据采集器器还能够进行静态振动弦的测量。
CR6可以测量几乎所有具有电响应的传感器,可进行直接通信和远程通信,可将数据简化为统计值,并可控制外部设备。测量完成后,数据存储在非易失性存储器中,等待传输到计算机。由于大多数应用程序不需要记录每一个测量值,所以可通过编程,程将几个测量值进行组合计算或统计汇总,如平均值和标准偏差等。
产品特点:
u 可在-40°~ +70°C的标准工作范围和-55°~ +85°C的扩展工作范围内使用
u 可直接连接到计算机的USB端口
u 通用端口(U)终端可通过程序配置为模拟或数字,输入或输出端口
u 支持静态振动弦式测量
u 可区别轻微的变化与高分辨率的测量数据值(0.05µV, 24位ADC)
u 预设有CPI端口,用于连接Campbell传感器和分布式模块(CDMs)
u 可通过RJ-45直接接入到以太网或通过USB接入以太网(虚拟以太网)
u 可通过microSD卡进行内存扩展
u 提供SDI-12,RS-232和/或RS-485方式的通讯或测量
u 支持完整的PakBus®网络通讯
u 嵌入式网页,可通过网页浏览器直接连接采集器
技术参数
Ø 扫描频率:1000Hz
Ø ADC:24 bit
Ø 模拟输入端口:12个单端或6个差分
Ø 通用输入端口:12个单独配置的模拟或数字功能输入
Ø 脉冲计数:16个
Ø 通讯端口:Ethernet,USB Micro B,CS I/O,CPI,RS-485,RS-422,SDI-12
Ø 数据存储扩展:支持microSD
Ø 12V开关端口:2个
Ø 数字I/O口:16个(C1—C4,U1—U12可配置)。支持5v或3.3V逻辑电平。
Ø 电压测量范围:±5V
Ø 模拟精度:精度规格不包括传感器或测量噪声
0°至40°C时±(0.04%的测量值+偏移量)
-40°至+ 70°C时±(0.06%的测量值+偏移量)
-55°至+ 85°C(扩展温度范围)时±(0.08%测量值+偏移量)
Ø 供电:16-32VDC太阳能;内部电池;USB;电池10—18VDC
Ø 时钟精度:3分钟/年
Ø 数据存储:4MB SRAM + 72MB flash,可通过microSD扩展
Ø 功耗:<1mA(静态);>3mA(1Hz扫描);>67mA(20Hz扫描)
Ø 协议:CPI,PakBus,SDM,SDI-12,Modbus,TCP,DNP3,UDP,NTCIP,NMEA0183,I2C,SPI等
Ø 尺寸:21cm×10.2cm×5.7cm
Ø 重量:约420g(CR6);约500g(CR6-WiFi)
Ø 工作环境:-40~70℃(标准),-55℃~85℃(扩展)
Ø 可选:CR6-WIFI;CR6-RF
