CR350是一款多用途、极低功耗、紧凑型的数据采集器。这款入门级数据采集器具有丰富的指令集，可以接入水文、气象、环境和工业等多类型的传感器。CR350采集的数据可通过不同的网络规格传输，总有一种适合您的需求。CR350适用于自动化现场或远程控制，用于和M2M通信。CR350非常适合需要长期远程监测和控制的小型应用。
CR350是一款多用途、极低功耗、紧凑型的数据采集器。这款入门级数据采集器具有丰富的指令集，可以接入水文、气象、环境和工业等多类型的传感器。CR350采集的数据可通过不同的网络规格传输，总有一种适合您的需求。CR350适用于自动化现场或远程控制，用于和M2M通信。CR350非常适合需要长期远程监测和控制的小型应用。

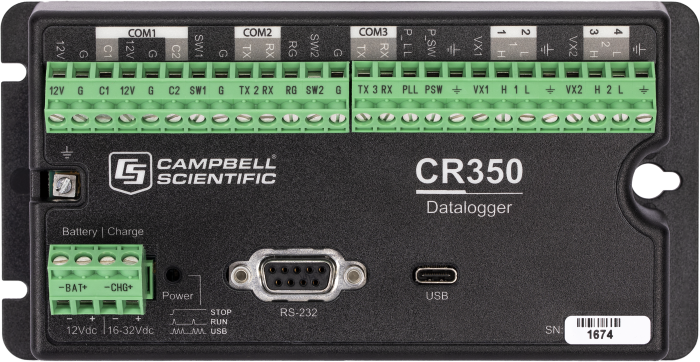

CR350数据采集器正面图
特点和优势
Ø 两个专用的SDI-12接口，用来接入SDI-12传感器
Ø 超低功耗
Ø 两个专用的RS-232/RS-485接口，用来支持智能传感器或者通讯模块
Ø 可使用PC软件和USB-C接口来快速方便的设置
Ø 被广大用户信赖的模拟和数字量传感器测量能力
Ø 您信赖的Campbell Scientific质量，具有内置浪涌和ESD保护
Ø 可插拔的接线端口，方便接线
Ø 内置12V太阳能充电控制器
Ø 具有多种通讯协议：PakBus，Modbus，DNP3，GOES及其他标准通讯协议
Ø 多功能I/O口，可程序配置用来进行分析和控制功能
Ø 事件触发通讯和物理输出通知
详细说明
CR350是一款低功耗数据采集器，设计用来测量传感器﹑分析数据﹑存储数据和程序。内部锂电池保证时间的准确性。板载的类Basic编程语言——所有Campbell Scientific的数据采集器通用的编程语言，支持数据的处理和分析。
端口说明
Ø 两个开关12V端口(SW12V)，为传感器或通信设备供电，电流为2100mA
Ø 两个传感器激发口，也可连续输出0.15至5V电压(VX1和VX2)，用于传感器激发或输出控制
Ø 四个多用途模拟输入端口(SE1–SE4)
² 模拟功能（SE1–SE4）
ü 模拟输入：4个单端或2个差分输入，带-100~+2500mV和±34mV范围24位ADC
ü 4~20mA或0~20mA输入(仅限SE1、SE2)
² 数字I/O功能(SE1–SE4)由3.3V逻辑电平组成，用于：
ü 高频计数器（35kHz）
ü 脉宽调制
ü 中断和定时器输入
ü 周期平均值(200kHz，取决于幅度)
² 两个脉冲计数端子(P_SW、P_LL)
ü P_SW
v 开关闭合（150Hz）
v 高频计数器（35kHz）
ü P_LL
v 低电平交流（20kHz）
v 高频计数器（20kHz）
² 两个控制端子(C1、C2):C端子可通过软件配置为数字功能
ü 数字I/O功能包括5V输出和3.3V输入逻辑电平，用于：
v SDI-12
v 高频计数器（3kHz）
v 开关闭合（150Hz）
v 通用状态/控制电压源5V;10mA@3.5V
v 中断
v 串行异步通信Tx/Rx

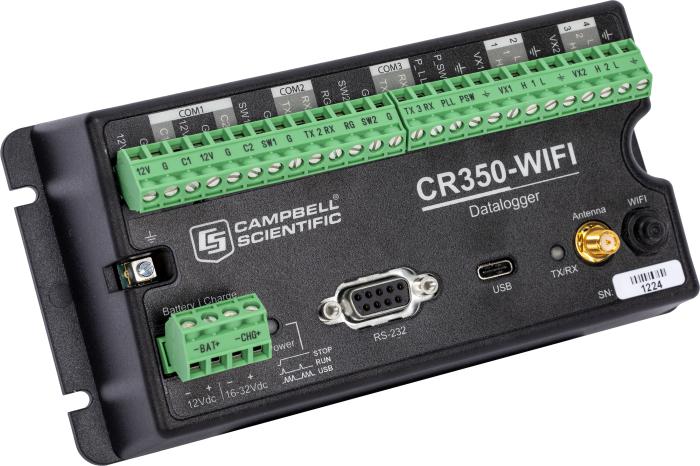

CR350数据采集器WIFI版图

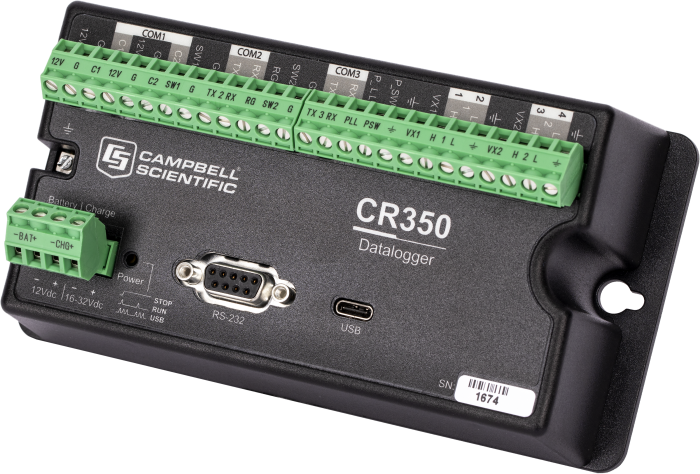

CR350数据采集器无线广播版图

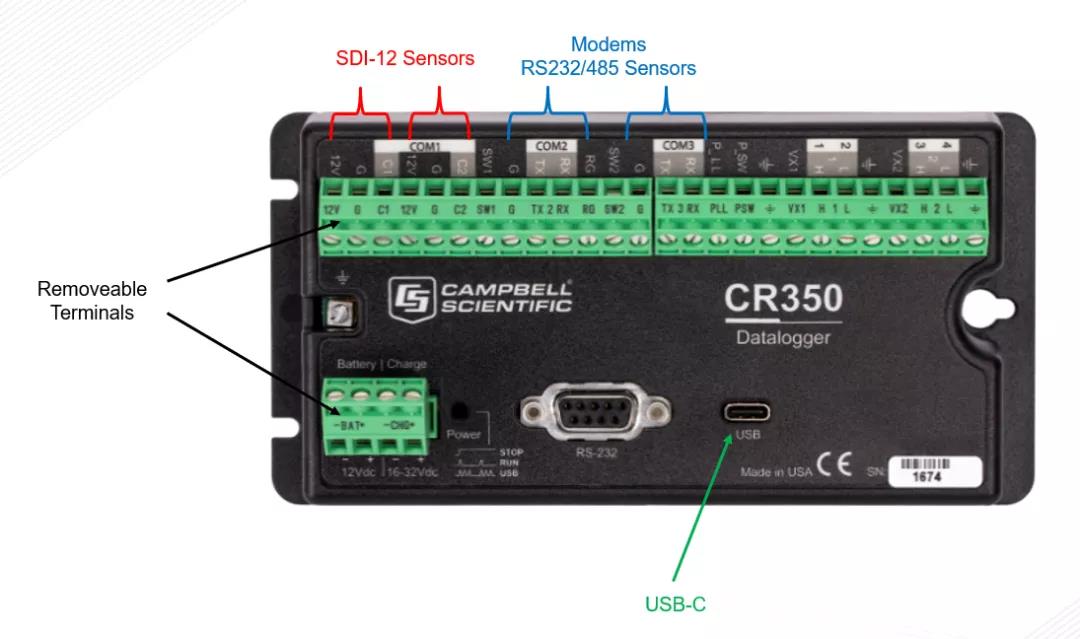

CR350数据采集器功能示意图
技术参数
工作温度范围 | -40~+70°C（非凝结环境） |
最大扫描频率 | 10Hz |
模拟输入 | 4个单端或2个差分（可分别独立配置） |
脉冲计数器 | 8个（P_SW﹑P_LL﹑C1﹑C2﹑SE1﹑SE2﹑SE3和SE4） |
电压激发端口 | 2个（VX1和VX2） |
通信端口 | USB Type C 2.0 RS-232 RS-485 |
12V开关端口 | 2个 |
数字I/O端口 | 7个（P_SW﹑C1﹑C2﹑SE1﹑SE2﹑SE3和SE4） 可配置为数字输入和数出口，包括高/低状态﹑PWM﹑外部中断和通讯功能，C2和P_SW无PWM功能。 |
模拟量输入范围 | -100至+2500mV |
模拟量电压精度 | ±(0.1%的读数+偏移)，温度范围-40°至+70°C ±(0.04%的读数+偏移)，温度范围0°至40°C |
模数转换器 | 24位 |
供电要求 | 充电输入端口（CHG）16至32V，（最大电流输入1.1A） |
实时时钟精度 | ±3分钟每年 |
网络协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS, MQTT(S) |
通讯协议 | PakBus, PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12, and others |
CPU驱动/程序 | 50MB串行闪存 |
数据存储 | 50MB串行闪存 |
待机电流（平均） | 0.5 mA @12 Vdc |
工作电流（平均） | <1.5 mA @12 Vdc，在1Hz扫描频率，1次模拟通道工作； 8 mA @12 Vdc，处理器持续工作 |
尺寸 | 16.3 x 8.4 x 5.6 cm |
重量 | 288至306g，依通讯选项而定 |
