USH-9是一款连续非接触式测量水位和雪深的设备。通过超声波在被测物体表面和USH-9之间的传播时间,便可以解析出水位高度或者雪深高度。其内置的处理器可以对信号进行温度补偿,以及对降雨造成的干扰超声信号进行滤波处理。 USH-9具有额外的特性:即对降水的感知,因而具有探测沉积雪的能力。因此,本传感器也可以集成到路况检测的观测系统中。
USH-9是一款连续非接触式测量水位和雪深的设备。通过超声波在被测物体表面和USH-9之间的传播时间,便可以解析出水位高度或者雪深高度。其内置的处理器可以对信号进行温度补偿,以及对降雨造成的干扰超声信号进行滤波处理。
USH-9具有额外的特性:即对降水的感知,因而具有探测沉积雪的能力。因此,本传感器也可以集成到路况检测的观测系统中。
特点
Ø 连续﹑非接触式测量
Ø 极端环境下的可靠传感器
Ø 坚固耐用﹑免维护,
Ø 核心感应部件采用了陶瓷膜
Ø 高精度,集成了温度补偿单元和谱分析滤波功能
Ø 低功耗
技术参数
雪深测量 | |
测量范围 | 0.7至10m |
测量盲区 | 0.7m |
准确度 | 不超过±1cm;通常0.1%FS |
分辨率 | 1mm |
非线性 | ≤0.15% |
测量时间 | 2至20s |
测量间隔 | 20s至3h |
测量原理 | 超声(50kHz频率) |
最大倾斜角 | 12° |
温度测量 | |
温度传感器 | Pt1000,带防辐射罩 |
测量范围 | -40至+60℃ |
准确度 | 0.3℃ |
分辨率 | 0.01℃ |
常规 | |
供电范围 | 9至28VDC,具有电压反接保护和过压保护 |
功耗 | 睡眠:小于0.4mA 工作:通常40mA,峰值不超过300mA历时0.05s 可选加热功能:1A |
输出 | RS-485 ASCII / Modbus RTU SDI-12 2路4至20mA模拟量(14位,负载不超过250Ω) |
工作温度 | -40至60℃ |
存储温度 | -40至60℃ |
工作湿度 | 0至100%RH |
防护等级 | IP64 |
雷电保护 | 内置感应雷保护,保护峰值电压为0.6kV |
外壳材料 | 阳极氧化铝 |
安装抱箍 | Ø32至60mm |

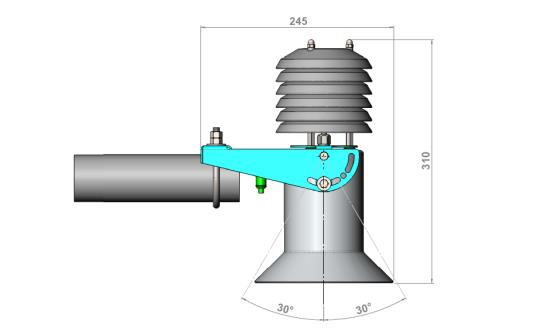

尺寸 | Ø180*320mm |
重量 | 1.2kg |
