05106测量水平方向的风速和风向。该传感器耐用、抗腐蚀、重量轻、测量精确。
05106测量水平方向的风速和风向。该传感器耐用、抗腐蚀、重量轻、测量精确。
安装
安装方法见图1和图2

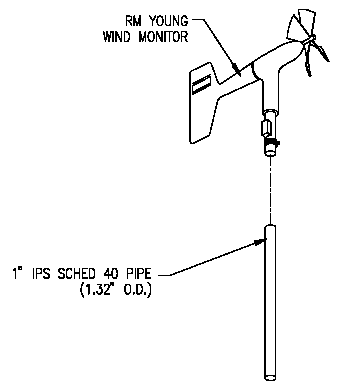

图1 风速风向传感器安装在一寸的竖直圆管上

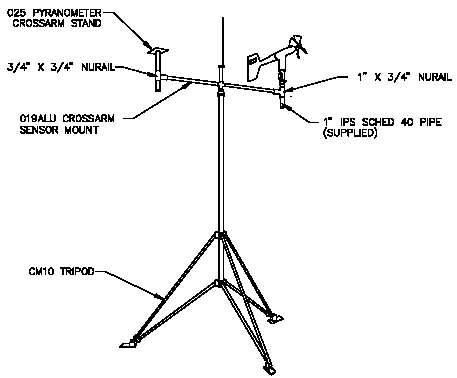

图 2 风速风向传感器安装在019ALU支撑杆上
数据采集器的程序导入以后,把风速风向传感器和数据采集器连线接好,将传感器安装到位,先不要固定传感器底部的卡箍。运行程序,观察风向的实时数。用指南罗盘找到正南方向,将风向标慢慢转向正南方向,调整传感器的底部安装方向,使风向实时数在±5度范围内。然后拧紧传感器底部的固定卡箍。
接线
接线图如图3所示

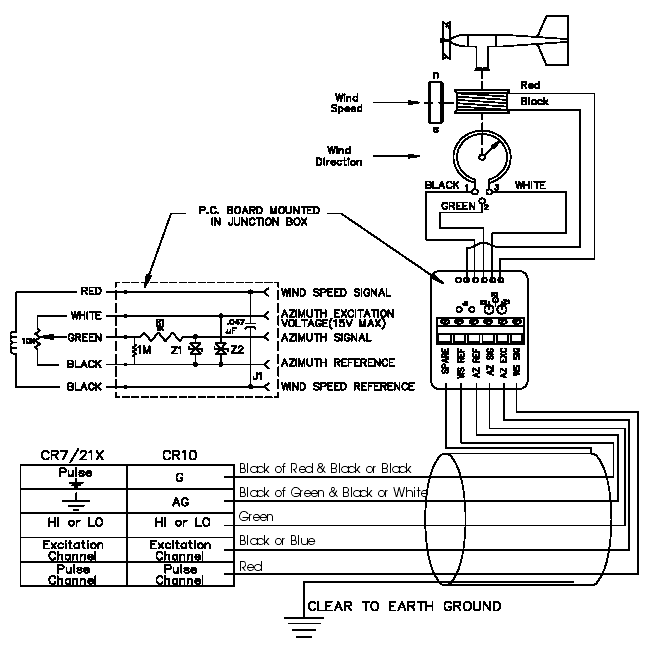

图 3 风速风向传感器接线图
技术参数
Ø 风速量程:0-60米/秒
Ø 极限风速:100米/秒
Ø 风向方位:机械转动360度,电子可测355度(5度开口)
Ø 风速精度:±0.3米/秒
Ø 风向精度:±3度
Ø 旋桨启动风速:1.1米/秒
Ø 风向标启动风速:1.1米/秒
Ø 旋桨距离常数:2.7米
