SQ-R系列污水废水流量计是奥地利Sommer Messtechnik公司的新产品,是一款METAS认证的雷达流速传感器。可以在下水道网络,污水处理厂和工业车间使用,可以连续的测量管道,半满管和渠道等不同工况下的流量。
SQ-R系列污水废水流量计是奥地利Sommer Messtechnik公司的新产品,是一款METAS认证的雷达流速传感器。可以在下水道网络,污水处理厂和工业车间使用,可以连续的测量管道,半满管和渠道等不同工况下的流量。

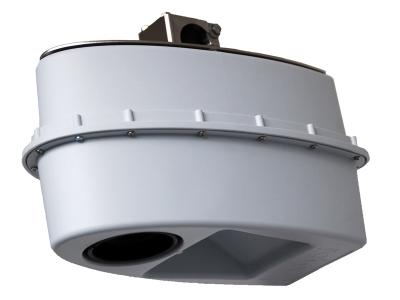

SQ-R污水废水流量计
优势
Ø 非接触式方法,免维护
Ø 实时连续测量流速和水位进行流量
Ø 无需再下水道中进行结构施工
Ø 防水和耐用的外壳,保证了在严酷环境中的使用
Ø 测量范围宽,从升到立方米每分钟
Ø 数据的高可靠性,即使在大浊度和高悬浮物中
Ø 可方便集成至已有的测量和控制系统中
Ø 自检功能保证了正确安装和数据质量
Ø 内置水利模型,保证了流量计算的精确性
Ø 使用方便,提供SQ-Commander软件进行配置
流速测量
24GHz雷达传感器测量水表面流速。雷达脉冲以一定角度发射到水表面,水波纹和波浪会对雷达脉冲产生多普勒频移,这个频移将会被雷达传感器检测到,进而进算出流速。
水位测量
水位雷达传感器测量SQ-R和水面之间的距离,通过时差法的原理。通过发射和接收的脉冲之间的时间差,就可以计算得到测量点到水面的距离,进而可以知道水位的数值。
可根据需求选择超生水位计。
流量测量
平均流速通过表面流速实时计算得到,使用了流体模型;过水面积通过水位和渠道等的横截面积实时计算;SQ-R流量计通过平均流速和过水面积来实时计算流量值。

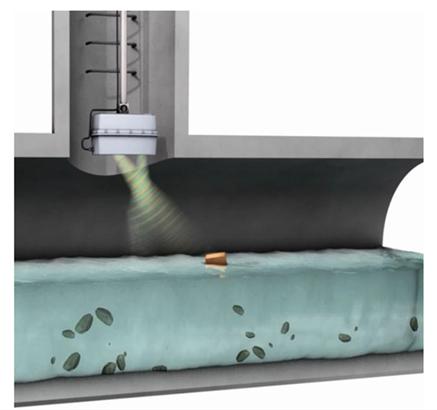

SQ-R测量示意图
技术参数
常规参数 | |
供电范围 | 9~28VDC过电压保护,反向电压保护 |
功耗(12VDC) | 1.5AH每天;峰值电流91mA;浪涌电流小于200mA(60s测量周期) |
输出接口 | RS485ASCII或者Modbus RTU SDI-12 模拟量输出4-20mA(14位,负载电阻250欧母) 数字输出(低电平0V,高电平Vsupply,1.5A极限) |
工作温度 | -40~+60℃ |
存储温度 | -40~+60℃ |
工作湿度 | 0~100% |
防护等级 | IP68 |
防雷保护 | 内置感应雷保护,保护峰值电压为0.6kV |
外形尺寸 | 272*152.2*185.5mm(包含安装接头) |
重量 | 1.55kg |
水位测量 | |
测量范围 | 0.05~8 m 0.05~5 m |
准确性 | ≤2 mm |
雷达频率 | 80GHz(W波段) |
雷达波开角 | 8° |
垂直角度自动补偿 | |
准确性: | +/-1° |
分辨率: | +/-0.1° |
流速测量 | |
测量范围 | 0.08~16m/s(依波浪而定) 0.08~18m/s(依波浪而定) |
准确性 | +/-0.01m/s |
分辨率 | 1mm/s |
流向辨识 | +/- |
测量耗时 | 5~240sec |
测量间隔 | 8sec至5h |
测量频率 | 24GHz(K波段) |
雷达波开角 | 12° |
距离水面高度 | 0.05~35m 0.05~130m |

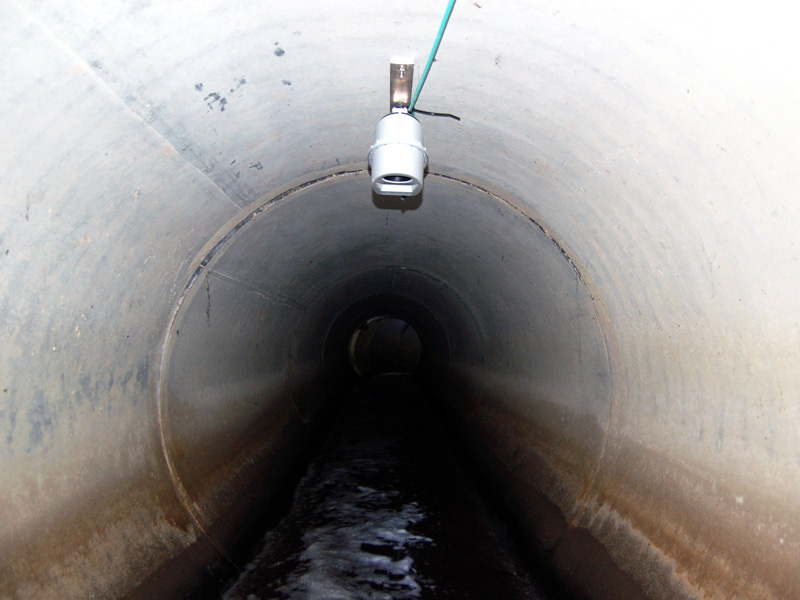

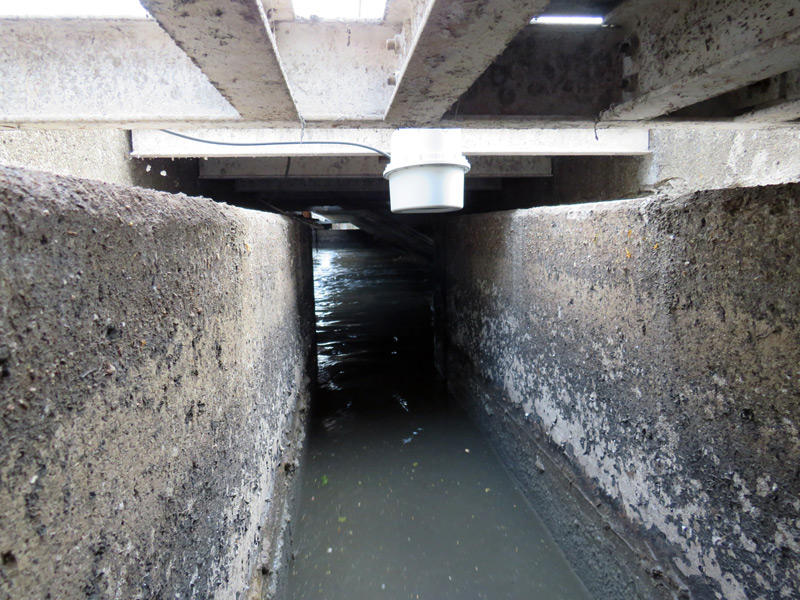

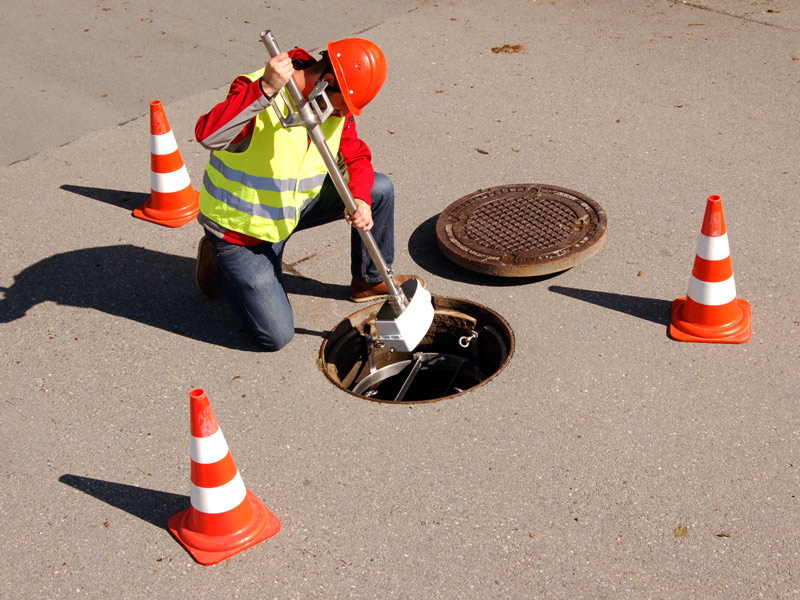

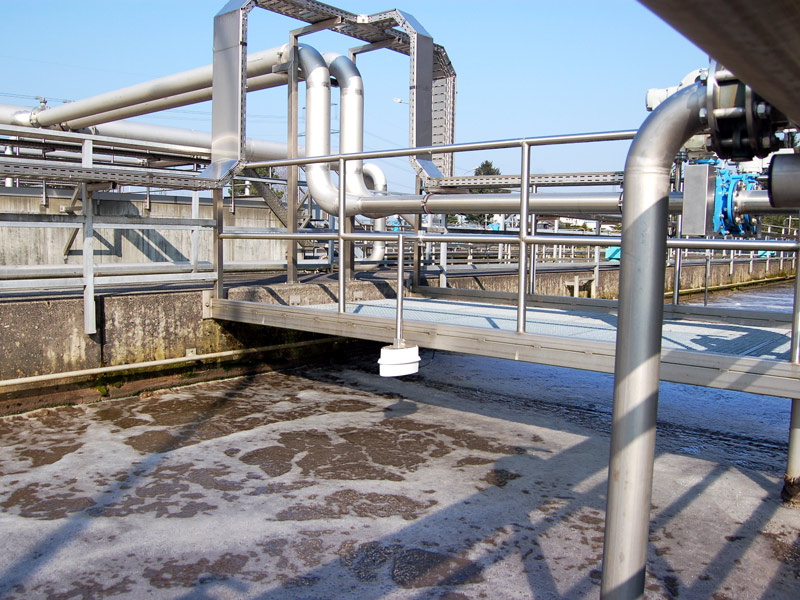

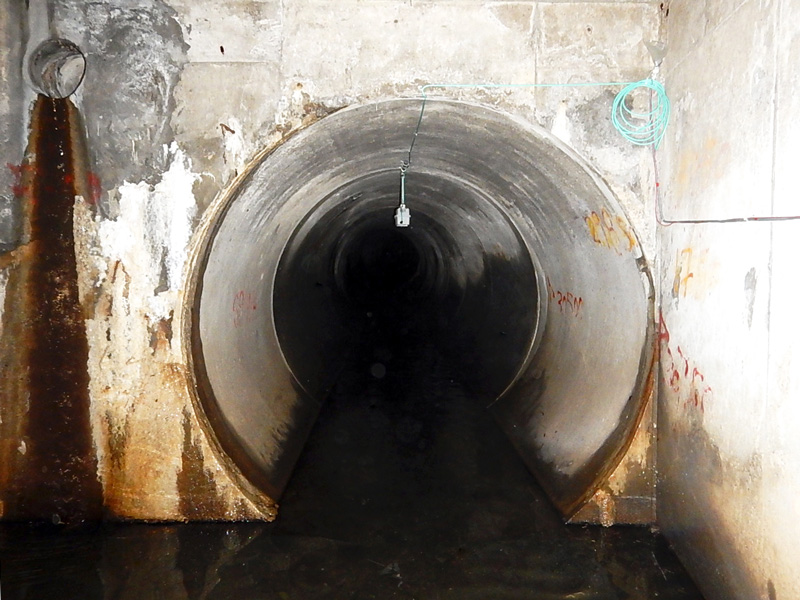

SQ-R现场安装图
