Sommer公司的RG-30非接触式雷达流速仪应用了新一代平板雷达技术,采用非接触式测量方法来测量河流和渠道的表面流速。该仪器安装在渠道/河道之上,发射出的雷达波信号与水面成约60度夹角。从水面反射回的雷达波信号,会被传感器再接收,分析并转换为水流的表面流速。 RQ-30是Sommer公司专业测量流量的系统,集成有水位传感器,更重要的是内置了Sommer公司的流量模型算法,可以实时的更新模型,因而可以更加精确的测量流量。

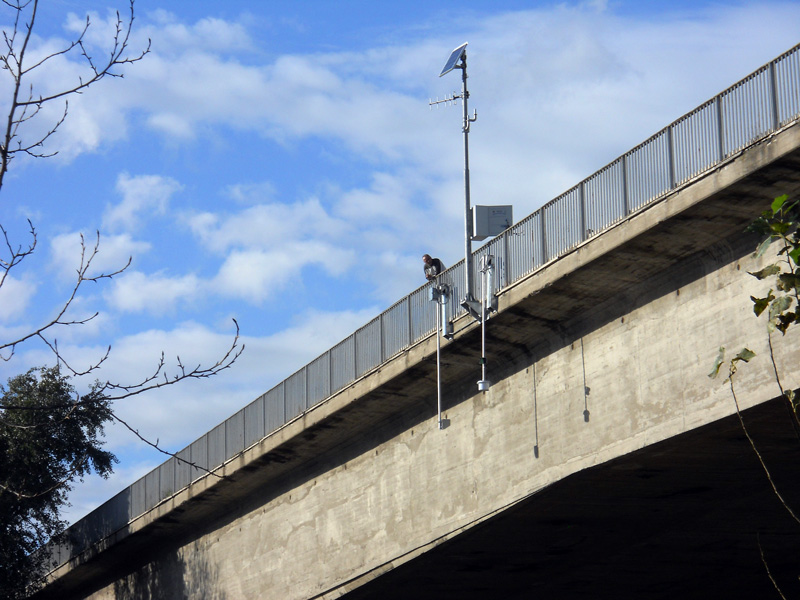

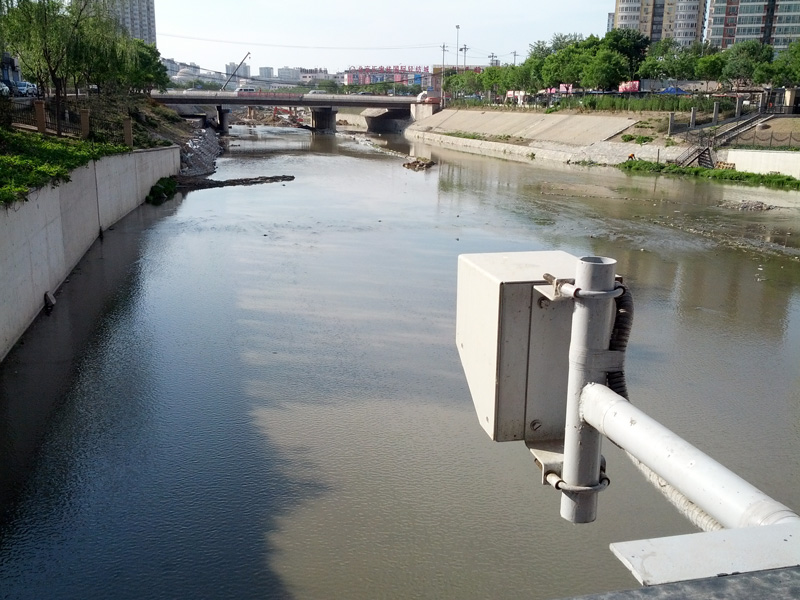

Sommer公司的RG-30非接触式雷达流速仪应用了新一代平板雷达技术,采用非接触式测量方法来测量河流和渠道的表面流速。该仪器安装在渠道/河道之上,发射出的雷达波信号与水面成约60度夹角。从水面反射回的雷达波信号,会被传感器再接收,分析并转换为水流的表面流速。
RQ-30是Sommer公司专业测量流量的系统,集成有水位传感器,更重要的是内置了Sommer公司的流量模型算法,可以实时的更新模型,因而可以更加精确的测量流量。
非接触式测量不会受到水中的泥沙和漂浮物的影响,因此系统需要的维护量非常小,而且增强了系统的可靠性,特别是在洪水的情况下。

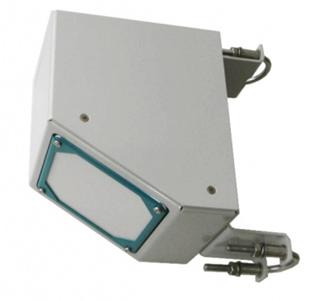

RG-30传感器图
特点和优势
Ø 免维护
Ø 无需水中作业
Ø 全天候工作,保括洪水时期
Ø 低功耗,太阳能供电
Ø 具有流向检测功能
Ø 流速测量范围:0.10到15m/s
Ø 近盲区仅为0.5m
Ø 非接触式和快速测量
Ø 可选定时测量或外部激发测量
产品原理/THEORY
流速测量使用了多普勒频移效应。RG-30产生的雷达信号发射到水表面,一部分雷达信号被反射回去,移动的水波纹会导致频率的改变,即多普勒效应。RG-30采集到回波信号后,进行频谱分析,进而计算出水表面的流速。依据水面波动情况的不同,RG-30的安装高度可以从0.5米到130米。测量流速的范围在0.10和15米/秒之间。

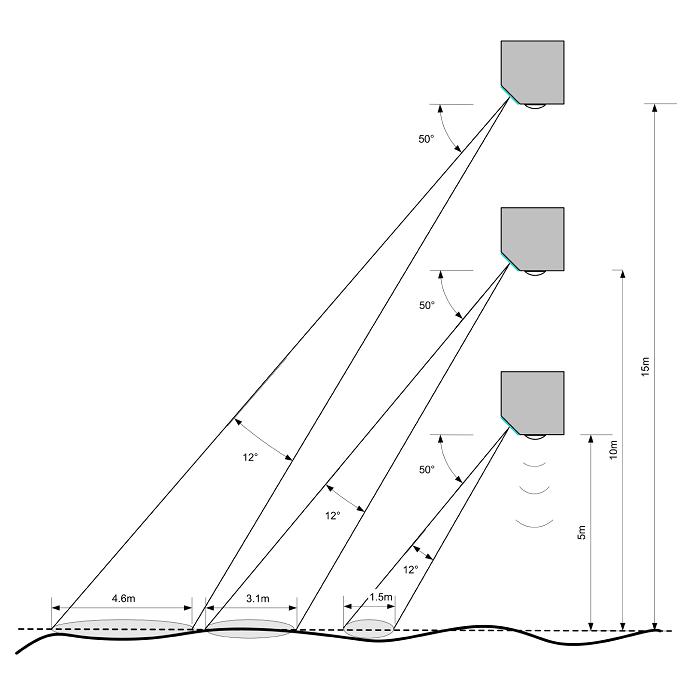

RG-30测量区域示意图
技术参数
常规参数 | |

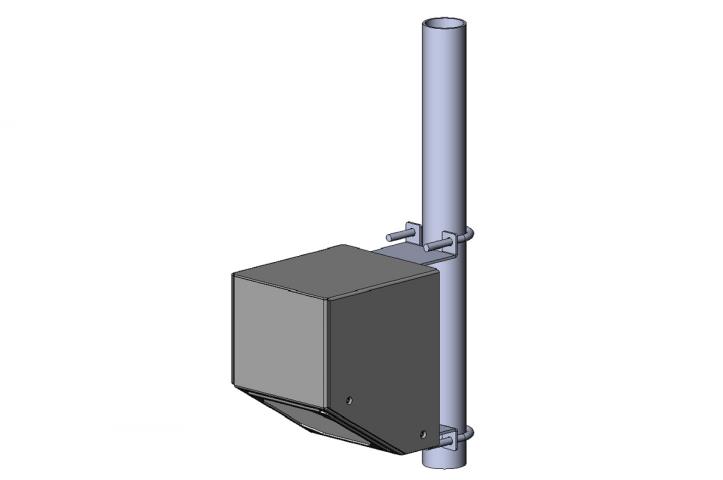

外型尺寸 | 241*246*154mm,具有两个抱箍可装在直径35至48mm圆管管 |
重 量 | 2.7kg |
防护等级 | IP67 |
供 电 | 6~30VDC |
功 耗 | 待机模式:约1mA@12VDC; 工作状态:约110mA@12VDC |
工作温度 | -35~+60℃ |
存储温度 | -40~+60℃ |
保 护 | 防雷保护 |
垂直角度自动补偿 | |
准确性: | +/-1° |
分辨率: | +/-0.1° |
流速测量 | |
测量范围 | 0.10~15m/s (依水流情况而定) |
准确性 | +/-0.01m/s; +/-1%FS |
分辨率 | 1mm/s |
流向辨识 | +/- |
测量耗时 | 5~240sec |
测量间隔 | 8sec至5h |
测量频率 | 24GHz(K波段) |
雷达波开角 | 12° |
距离水面高度 | 0.50~130m |
最小水波高度 | 3mm |
输出接口 | |
接口 | 1x SDI-12; 1xRS485或者Modbus |
模拟量输出 (RG-30a) | 流速4至20mA; 0至10m/s可配置 |
数字输入 | 1x触发接入口 低电平:0至0.6V 高电平:2至30V |
