雨量桶校准检测的简便方法

发布日期:2020-06-10 10:16:25 浏览次数:541 分享到:

雨量桶校准检测是一个相对简单的过程。但大家都知道,检测过程很容易产生误差,比如模拟数据会成为真是数据的一部分。本文中,我们将介绍一款非常有用的软件,它能够使检测过程自动化,并且可以帮助避免错误。




        编程或配置数据采集器的过程,通常只能在其使用的开始时进行。然而,数据采集器也经常用在定期的现场访问,以便检验系统的正确运行和所连接传感器的校准检测工作,也可以用来检测通讯,以及许多其他站点服务任务。这些方法已经被集成到免费的Hydro-Link SoftWare interface软件,该软件可以帮助你节约时间和增加现场服务工作的效率。

        检测雨量桶运行的准确性是常规定期现场服务工作的一部分。当使用Hydro-Link SoftWare interface连接一台CR300或者CR310数据采集器时,雨量桶校准检测工作会变为一个简单的过程,为你解决许多的常见问题。

检查雨量桶的校准

        使用了雨量桶的站点,通常需要定期对雨量桶进行校准工作。你可以在完成其他工作之后再进行这个校准检查,比如雨量桶的清洁和调平。像其他人一样,你可以在一定的流速下倒一定量的水,来模拟降雨量的速率,从而进行标定检查工作。这样会使数据采集器测量到一个定量的降雨。任何与预期降雨量不同的数据将会是一个错误的数据。

        以上这种类型的检测比较简单,它是基于通常使用的操作步骤。不幸的是,没有Hydro-Link软件,你也许会遇到下面的问题:

        1. 当数据采集器运行在正常的测量程序时进行校验工作,模拟数据将会成为真是数据的一部分;
        2. 需要记住检测前的降雨量数据,当检测完成后,你可以将降雨量数据恢复到正常值;
        3. 一些情况下,你可能会断开雨量桶的连接线缆,将其连接到其他的计数器上。这会是检测数据远离真是数据,但是当你重新将雨量桶的线缆         4. 接到数据采集器上时,可能会产生一个误差;
        4.基于上一条,当你重新连接雨量桶后,你可能会拨动翻斗,以便确认系统工作正常,不幸的是,这一翻斗也会记录在真实的数据中;
        56. 如果断开过雨量桶,你必须记住将它连接到数据采集器上。这似乎是很明显的事情,但是却很容易遗忘;

       6. 检测完成后,你必须手动记录测量结果值。


        Hydro-Link软件中的工具可以自动进行检测,并且解决了以上提到的诸多问题。以下的章节将会帮助你使用Hydro-Link软件,进行雨量桶的校准检测工作。

软件界面

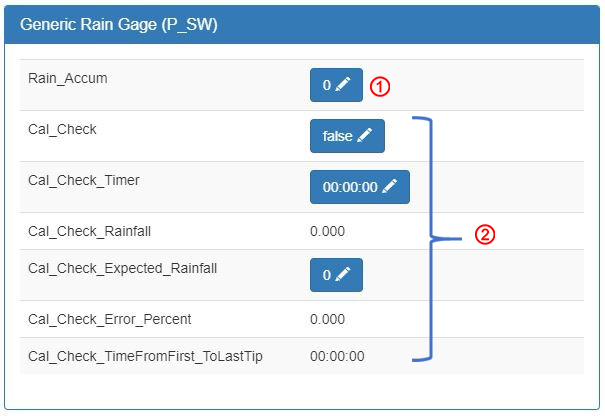

        当使用Hydro-Link中的Generic Rain Gauge选项时,以下的界面将会出现在软件界面上:



        ① 第一条值展示了当前雨量的累计量。你可以编辑该数值,因此雨量可以被预设为一个已知的量值;

        ② 使用软件界面中所有其他的选项,来检测雨量。其他三个有按钮的选项可能需要输入数值,其他项展示检测结果;


预先检测的设置


        在开始检测前,需要输入期望的模拟雨量的数值。点击Cal_Expected_RainFall按钮来输入期望的降雨量数值:

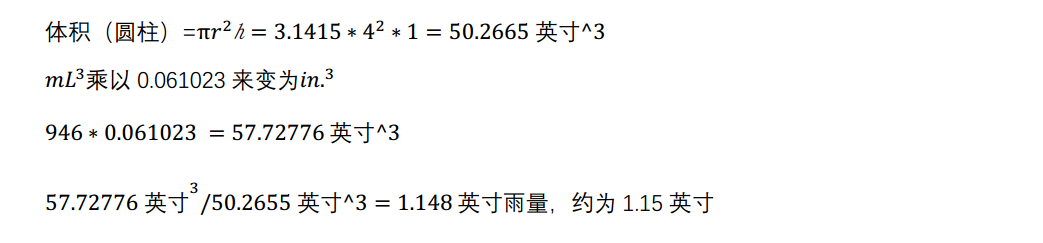

        通常使用的校验烧杯可以盛水946毫升,这相当于8英寸雨量桶下了1.15英寸的雨。如果你使用英寸作为降雨量的单位,在Cal_Check_Expected_Rainfall中输入1.15即可。以下展示了计算过程:



检测设置


        点击Cal_Check按钮开始检测,此时按钮会从false变为true:

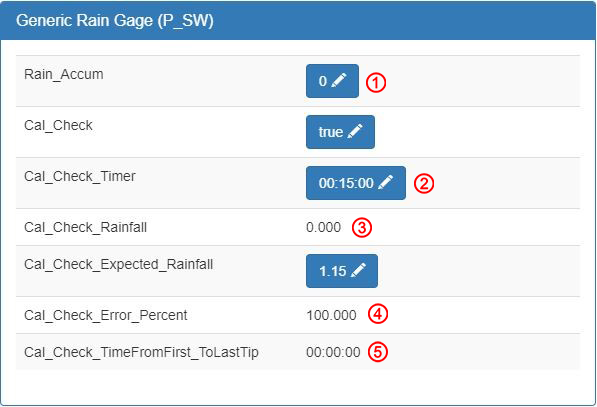

        当检测开始后,数据采集器会自动进行多个操作,如下所示:



        ① Rain_Accum变量自动从内部与输入断开,因此该变量值不会随检测的进行而增加。如果一个扫描或者测量过程在检测时发生了,这个未经改变的值将会被使用,检测的降雨不会影响它。

        ②在检测的运行时,一个计数器(Cal_Check_Timer)将会被设置为15分钟。它将进行倒计数至零,检测也将会自动停止运行。如果检测需要的时间比15分钟长,那么你可以轻松的修改这个时间至需要的时间。

        ③雨量桶输入会自动连接到Cal_Check_Rainfall变量。当你将水倒入雨量桶模拟降雨时,Cal_Check_Rainfall会增涨,指示有多少雨量已经被测量到。

        ④当水流入雨量桶中,Cal_Check_Error_Percent 变量会逐渐减少。当水停止流入后,这个数值表示了误差的百分比。

        ⑤使用Cal_Check_TimeFromFirst _ToLastTip变量的时间(即第一翻斗至倒数第一翻斗的时间),可以很方便的计算降雨量的大小。


检测运行


        在检测运行中,就可以开始往雨量桶中倒入水流。通常,储水容器有一个出水口,可以控制水流的速度。这个水流速度也就代表了雨量的大小,例如4英寸每小时的降雨。

        小提示:为了获得准确的结果,在检测完成前,保证储水容器中的所有水都倒入雨量桶中。

        当水流流入到雨量桶中,Cal_Check_Error_Percent变量的值会减小,直到测量的降雨量与期望的降雨量一致。此时,误差的百分比会为零。

        1. 如果储水容器此时空了,那么误差为0.00%;

        2. 如果还有水流入雨量桶,那么误差会开始增加

        当储水容器中的所有水都流入到雨量桶,误差的数值和雨量累计的数值将不会再改变。

        当所有的水痘流过雨量桶后,通过点击Cal_Check按钮,你可以手动的停止检测(就像开始检测时一样)。或者,你就等待计时器自动停止。


检测完成

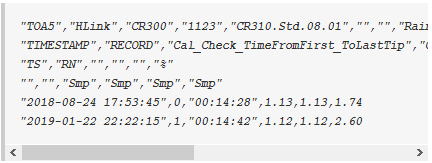

        检测完成后,所有结果存储在一个表格文件中,名为“RainfallSimHist”,用户可随时读取。表格文件包含了标定检测时间的记录。图中的例子中有两行数据记录,表明有两次检测曾经运行。



        该记录中的第一条数据表明有1.74%的误差在2018年8月24日,以及2.60%的误差在2019年1月22日。

        当检测完成后,系统自动返回到记录降雨的正常状态。


降雨强度


        如果需要模拟降雨强度的数据,你可以通过以下公司计算每小时的降雨强度:

        降雨强度/小时=(3600秒/小时)/检测时间(秒)* 降雨量

        图中的检测数据表格中的倒数第一条数据,第一翻斗至倒数第一翻斗的时间为14分钟42秒,也就是882秒钟。测量到的降雨量为1.12英寸。将这些变量值带入到降雨强度公式中,可以计算出降雨强度:

        降雨强度/小时=(3600秒/小时)/882(秒)* 1.12英寸=4.57英寸/小时


评估检测结果


        翻斗式雨量桶,由于自身的设计,需要定期的维护和校准检测。单位或者公司应该为每一个雨量桶设置检测的时间间隔,并确定可容许的误差范围。

        例如,使用以下建议作为规范:

        1. 清洁周期为8周;<span style="padding: 0px; margin: 0px; font-family: -apple-system-font, BlinkMacSystemFont, "Helvetica Neue"
